Nogmaals Goedemorgen,
Zoals ik gemeld heb in "Even Voorstellen" hoop ik dat iemand van de leden mij kan helpen bij het aansluiten van de kabelboom van de trekhaak.
Ik heb de trekhaak (merk Brink) 2e hands aangeschaft met een 7 polige stekker en heb helaas geen schema erbij gekregen hoe ik de elektra dien aan te sluiten.
Ik heb het volgende aan connectors die ik nog niet allemaal weet te plaatsen:
De grote stekker is duidelijk waar ik die op kan aansluiten, dat is geen probleem. Echter die stuurt slechts het volgende aan:
1 Knipperlicht Links
2 +12V
3 GND
4 Knipperlicht Rechts
7 Achterlicht Links
Het Achterlicht Rechts (5) wordt uitgeschakeld via het relais als het Remlicht (6) worden ingeschakeld:

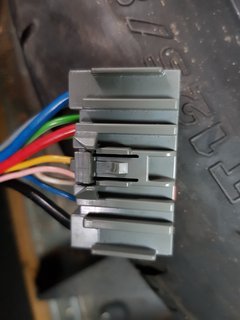

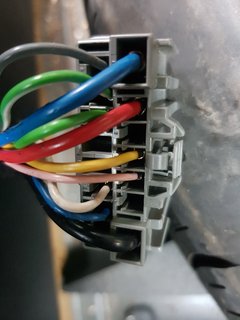

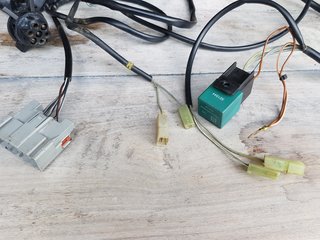

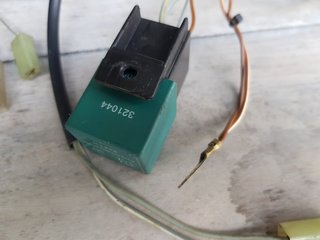

Het Remlicht (6) is de bruin en bruin/ witte draad waarop een oog is aangesloten (zie foto's hierboven).
Weet iemand waar ik dit oog op mijn V70 moet aansluiten?
en dan heb ik nog de overige stekkers:
Een stekker en contrastekker met kabelkleur geel/grijs die op de andere kant van de spoel is aangesloten van het relais (de andere kant is van de spoel is aangesloten op het Remlicht (6). Waar dien ik deze op tante sluiten?
En de andere stekker en contrastekker met kabelkleur wit/grijs die op 1 van de polen van het relais is aangesloten die aan /uit schakelt het Achterlicht Rechts (5) op de 7 polige stekker. Waar dien ik deze op aan te sluiten?
Alle info is welkom en bij voorbaat hartelijk dank voor alle hulp!
Groet, Ben
Zoals ik gemeld heb in "Even Voorstellen" hoop ik dat iemand van de leden mij kan helpen bij het aansluiten van de kabelboom van de trekhaak.
Ik heb de trekhaak (merk Brink) 2e hands aangeschaft met een 7 polige stekker en heb helaas geen schema erbij gekregen hoe ik de elektra dien aan te sluiten.
Ik heb het volgende aan connectors die ik nog niet allemaal weet te plaatsen:
De grote stekker is duidelijk waar ik die op kan aansluiten, dat is geen probleem. Echter die stuurt slechts het volgende aan:
1 Knipperlicht Links
2 +12V
3 GND
4 Knipperlicht Rechts
7 Achterlicht Links
Het Achterlicht Rechts (5) wordt uitgeschakeld via het relais als het Remlicht (6) worden ingeschakeld:
Het Remlicht (6) is de bruin en bruin/ witte draad waarop een oog is aangesloten (zie foto's hierboven).
Weet iemand waar ik dit oog op mijn V70 moet aansluiten?
en dan heb ik nog de overige stekkers:
Een stekker en contrastekker met kabelkleur geel/grijs die op de andere kant van de spoel is aangesloten van het relais (de andere kant is van de spoel is aangesloten op het Remlicht (6). Waar dien ik deze op tante sluiten?
En de andere stekker en contrastekker met kabelkleur wit/grijs die op 1 van de polen van het relais is aangesloten die aan /uit schakelt het Achterlicht Rechts (5) op de 7 polige stekker. Waar dien ik deze op aan te sluiten?
Alle info is welkom en bij voorbaat hartelijk dank voor alle hulp!
Groet, Ben
